| ヤフオクで見つけた中古のHID | |

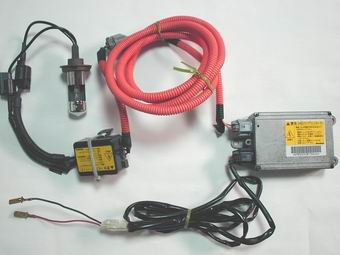

 | HIDシステム全景です。 アブソリュートのHIDシステムで、Loビーム専用のH4タイプ汎用品です。 左上がバルブ本体、その下の黒いボックスがイグナイター、右のアルミケースがコントローラーです。 左下のコネクターをノーマルヘッドライトのコネクターに差し込むだけという簡単な配線ですみます。 ヘッドライトコネクターの極性は、コネクターに向かって、上がLoのプラス。左がHiのプラス、右がマイナス（アース）となっています。普通はLoとアースに繋げばいいのですが、常時点灯のバイクでは Hiに繋ぐと、Hi/Lo切り替えスイッチがライトスイッチになりますから便利です。 |

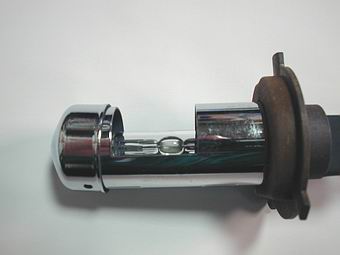

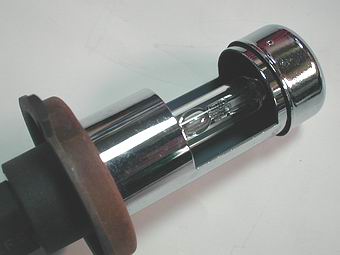

 | バルブはLo専用なので、反対側（Hi側）に光が漏れないようにケースに囲まれています。 |
 | |

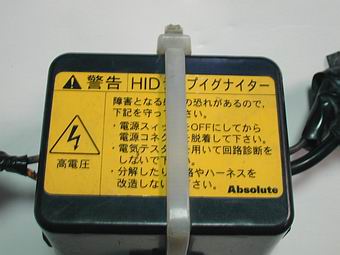

 | イグナイターです。 大きさは、46mm*58mm です。 |

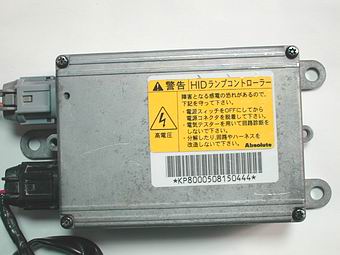

 | このコントローラーは古いタイプのようで、現在のものに比べるとチョット大きめです。 現行のものは、こちらに記してあるように長辺の長さが 97mm なんですが、今回手に入れたものは、135ｍｍくらいあります。 で、このHIDシステムは、ヨメさんのＦＯＲＺＡに付けることにしました。 ２灯も付いているのに、ＳＬＲのノーマルよりも暗いんですから・・・(^^;) このレポートはこちらへ---> |
